CARA KRIMPING KABEL MODEL (straight)
1.
Alat dan bahan
Ø Tang Krimping: untuk memotong kabel, mengupas kabel dan
mengkrimping konektor
Ø Kabel UTP: kabel khusus untuk transfer data.
Ø Konektor RJ-45: sebagai plug kabel UTP.
Ø LAN Tester: untuk mengecek apakah kabel yang kita bikin berkerja
dengan baik/tidak.
2.
Langkah-Langkahnya
Ambil kabel UTP pegang lah di tangan kiri, dan tang Krimping di tangan kanan. kupas kulit kabel menggunakan lubang pisau yang ada pada tang Krimping, kupas kulit kabel sepanjang 2 (jari)
Ambil kabel UTP pegang lah di tangan kiri, dan tang Krimping di tangan kanan. kupas kulit kabel menggunakan lubang pisau yang ada pada tang Krimping, kupas kulit kabel sepanjang 2 (jari)
3. pegang kabel

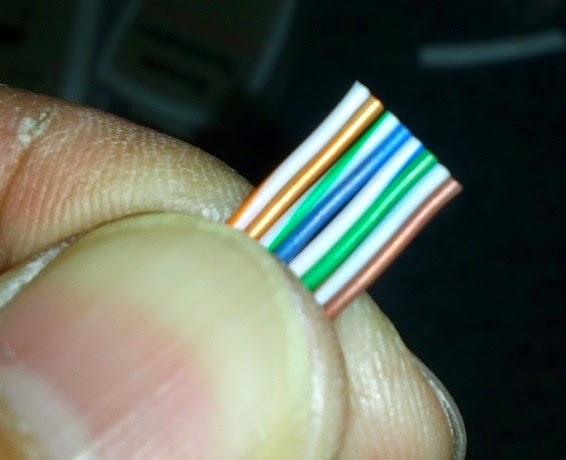

UTP di tangan kiri selanjutnya, anda tinggal mengurutkan warna yang kabel yang
ada di dalam kabel UTP.
urutannya adalah:
·
putih orange -
orange
·
putih hijau -
biru
·
pituh biru -
hijau
·
putih coklat -
coklat
orang: untuk mengirim paket data
putih orange: untuk mengirim paket data
hijau : untuk mengirim paket
data
putih hijau: untuk mengirim paket data
biru: untuk mengirim paket suara
putih biru: untuk mengirim paket suara
coklat: untuk mengirim paket
DC
putih coklat: menggirim paket DC
4.
setelah warna
kabel terurut ddengan benar pegang kabel dengan baik, agar kabel tidak berubah
urutannya, selanjutnya potong kabel hingga sejajar/sama panjang karna
berpengaruh dengan kabel itu berkerja dengan baik atau tudak.
5.
setelah dirasa
sama panjang masukan susunan warna kabel tersebut ke konektor RJ-4, posisi
kenektor harus menghadap ke atas bagian yang ada tembanganya. selanjut pastikan
susunan kabel tepat pada tempatnya dorong kabel hingga kulit kabel ada di dalam
konektor juga.
6. selanjutnya
anda tinggal meng-krimping kabel menggunakan tang crimping, crimping hingga
berbunyi “krekk” dan pastikan semua pin/tembaga kuning pada konektor sudah
“menggigit tiap-tiap kabel.
7. langkah terakhir anda tinggl mengecek kabel yang anda telah buat tadi dengan LAN tester, “jika lampu yang ada pada LAN tester menyala semua dan berurutan itu tandanya anda sudah berhasil membuat kabel UTP.
nb: jika anda ingin pdf-nya anda silahkan download di bawah ini !!!
http://idsly.com/FHWhWiR
7. langkah terakhir anda tinggl mengecek kabel yang anda telah buat tadi dengan LAN tester, “jika lampu yang ada pada LAN tester menyala semua dan berurutan itu tandanya anda sudah berhasil membuat kabel UTP.
nb: jika anda ingin pdf-nya anda silahkan download di bawah ini !!!
http://idsly.com/FHWhWiR
